串列葉片式前向離心風機氣動與噪聲特性的優化研究
關鍵詞：離心風機 發布時間：2013-08-06 點擊數：2747
前向離心風機葉輪通道中的流動擴壓度較大,容易產生氣流分離, 特別是葉輪后部的吸力面附近分離現象嚴重, 導致葉輪出口周向氣流的分布很不均勻。由于葉輪轉速較高, 不均勻的葉輪出口氣流會與周圍非軸對稱分布的靜止部件產生強烈的非定常干涉, 這是產生離心風機氣動噪聲, 特別是離散噪聲的主要原因之一, 并對風機的氣動性能帶來不利影響。國內外對離心風機氣動性能和氣動噪聲的研究大都著眼于改變蝸舌的傾角、蝸殼形狀、葉片形狀及數量等方面 。近年來國內外的一些研究表明, 合理的布置串列葉片能使離心葉輪出口流動參數沿周向分布比采用單列葉片更加均勻, 對降低葉輪與靜止部件間的 非定常沖擊損 失及氣動 噪聲有利 。到目前為止, 串列葉片對離心風機整機的氣動性能和氣動噪聲二者影響的研究還比較匱乏。另外, 氣動性能和氣動噪聲還常常存在著相互制約的關系,一方的提升有時會帶來另一方的下降 , 能夠同時改善離心風機氣動性能和氣動噪聲的方法是當前研究所追求的主要目標。因此, 本文在綜合考慮氣動性能和氣動噪聲的前提下, 采用串列葉片結構對某單列葉片式前向離心風機進行了改進研究。本文采用數值方法對串列葉片的相對長度和相對周向位置兩個參數對該前向離心風機氣動性能和氣動噪聲的影響同時進行了研究。使用 F L UENT軟件計算風機內部的非定常流動來獲取流場和聲源信息, 分別利用效率公式和 FW H 方程求得風機的-效率和 離 散 噪聲, 并 采 用響 應 面 方 法 ( ResponseSurface Met hodo logy, RSM ) 擬合得到兩個參數與風機氣動性能和氣動噪聲的函數關系式, 通過優化分析, 尋找兩個參數的*佳組合點, 在保持風機原有良好氣動性能的情況下, 使氣動噪聲降低, 為串列葉片式離心風機的優化設計提供參考。
前向離心風機的幾何參數
被改進的原單列葉片式前向離心風機( 后文中簡稱原風機) 葉輪進口直徑 D1 = 156m m, 葉片出口直徑 D2 = 400mm, 無葉旋轉擴壓器出口直徑 D3 =460m m, 葉片數 Z = 12, 葉片進口安裝角 B = 38b,1A出口安裝角 B = 126 葉輪進口寬度 b1 = 70m m,2Ab,葉輪出口寬度 b2 = 36mm , 蝸殼寬度 B = 64mm, 設計轉速 n = 2900rpm。圖 1 給出改進后的串列葉片式離心風機結構示意圖。串列葉片結 構及相關參數如圖 2 所示。 2圖中, 若把后排短葉片去掉, 將前排長葉片加上圖中虛線部分, 就得到原風機的葉型。后排短葉片的葉型與改進前葉片后部的葉型完全相同。符號 a 表示后排葉片的弦長, b 表示改進前原單列葉片的弦長, ls 表示前后排葉片 重疊形成的縫道長度, H為后 排葉片相對前排葉片沿葉輪旋轉方向轉動的角度。定義葉片相對長度因子€ a/ b; 葉片相對周向位置因子 €l=H= H $, $/ H H= 30 為葉輪單個葉道所占的周向角度。b文獻[ 3 4] 指出短葉片在靠近長葉片壓力面一側,-對改善離心風機氣動性能和氣動噪聲更有利。本文在保持 ls / b = 1/ 20 不變, 分別選取相對長 度因子l為€ 2/ 20、 20、 20、 20, 相對周向位置因子 €3/4/5/H為1/ 15、 15、 15、 15, 并根據樣本點的設計方案,2/3/4/計算在不同組合下的風機氣動性能和氣動噪聲。.jpg)
數值計算方法
三維非定常流場的數值計算方法

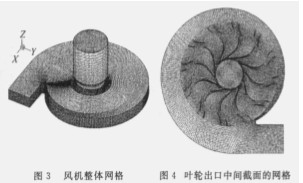

采用 F L UENT 軟件計算風機內部的非定常流動來獲取流場和聲源信息。風機計算區域主要分為三個部分: 進氣段、葉輪( 包括旋轉擴壓器) 和蝸殼。為了提高收斂速度, 忽略了進風口和旋轉葉輪套接部分的內泄漏流動。為適應風機內部結構的復雜性,采用多塊網格生成方法生成高質量網格�？紤]到不同流動區域的不同重要性, 對葉輪內部、蝸舌壁面附近的網格節點進行了加密控制和非等距處理。為方便, 取葉輪旋轉軸中心線為 Z 坐標軸, 進口氣流沿 Z軸正向流向 Z 軸負向, 輪盤內壁面為坐標 Z = 0 平面。各部位的具體網格節點數分別為: 進氣部分約 6萬個, 葉輪部分約 61 萬個, 蝸殼部分約 23 萬個。整機網格節點總數約 90 萬個。風機的計算網格模型如圖 3、 4 所示。圖.jpg)
- S 方程, 湍流模型采用 RealizableJ E模型, 取標準-壁面函數。由于風機內部流動馬赫數很低, 認為氣體不可壓縮且粘性系數為常數。離散方程采用隱式分離方法求解, 壓力修正采用 SIMP LE 算法。對流項采用二階迎風格式離散, 擴散項采用二階中心格式離散, 時間項離散采用二階隱式格式。由于葉片在葉輪 內沿圓周均布且認為轉速恒定, 所以葉輪流道和蝸殼之間的耦合呈周期性關系,在計算中時間步長確定為$t =60/nK Z( 1)式中: K 為一個非定常計算周 期的時間步數, K =30; n 為葉輪轉速, n = 2900rpm; Z 為葉片排數, Z =12。通過上式計算得到時間步長為$t = 5 747 @ 10 s1計算給定進口速度邊界條件, 依據流量計算管-5道進口速度, 且假設進口速度均勻分布; 給定蝸殼出口壓力邊界為標準大氣壓; 壁面采用無滑移條件; 計算中取進口體積流量 qv = 27 7m 3 # min- 1 。1321氣動性能和氣動噪聲的計算方法效率是衡量風機氣動性能的主要參數之一, 風機效率的計算可確定為
( P2 - P1) qv( 2)G=MX其中: P1 和 P 2 為風機進口和出口的總壓; M 表示葉輪施加給流體的作用力對 Z 轉軸的力矩; X 表示葉輪旋轉的角速度。計算中上述各參數均采用國際標準單位。由于在不同時刻( 葉片和蝸舌處在不同相對位置) , 計算所得的效率不同, 為了便于比較, 下文中所給出的效率為 360 個非定常時間步( 葉輪旋轉一周) 的時均值。聲壓級是衡量風機噪聲大小的常用物 理量之一, 本文運用三維非定常流場數值計算的結果, 采用FW H 方程對風機的離散噪聲進行計算 [ 5] , 其表達-式為1 52255( 2 2 - ý )p =[ QD f ) ] -([ F iD f ) ] +(c0 5t5t5x i5 2 [ T ij H ( f ) ]5x i 5x j利用自由空間格林函數求解 FW H 方程, 其完-備解是由面積分和體積分組成的。面積分部分表示的是單極子和偶極子聲源, 以及部分四極子聲源的作用, 而體積分部分表示的是在聲源面以外的四極子聲源。對于所研究的前向離心風機, 其內部流動屬于低亞音速不可壓縮流動, 當聲源區包含在聲源面內時, 單極子和四極子聲源對聲場的貢獻可以忽略。
