橫流風機與離心風機串聯臨界點的試驗研究
關鍵詞：橫流風機 離心風機 發布時間：2013-08-13 點擊數：2180
串聯臨界點概述
串聯 工況點 是串聯 總性能 曲線與 管網特 性曲線 的交點, 分為串聯 排氣工況點和串聯 吸氣工況點。本文主要研 究串聯排氣工況點, 即總的排氣性能曲線與管網特性曲線的交點。串聯臨界點則是串 聯運行總的排氣性 能曲線與排氣能力 較高的單風機排氣性能曲線及管網特性曲線三者的交點 。其實, 在不改變管網特性曲 線的情 況下, 串聯臨 界點就 是串聯 運行總的 排氣性 能曲線與排 氣能力 較高的 單風機排 氣性能 曲線的 交點, 即串聯 工作時的兩臺 風機中排氣能力較 低的一臺成為系統 負載的臨界點。串聯臨界點 的調節有兩種方法: 一是固定 前一級風機的轉速, 調節后 一級風機 的轉速 使其達 到串聯 臨界點; 二是 固定后 一級風 機的轉速, 調節前一級風機的轉速使其達到串聯臨界點。本文采用的是后者。串聯臨界點對風機的串聯運行具有很重要的意義, 當前 一級風機 在串聯 臨界點 以下運 行時, 串聯運 行效果 低于后 一級風 機的單機效果; 前一級風機必須 在串聯臨界點以上 運行, 系統總的性能才能 得到提高。只有弄清串聯臨界點的規律, 更合理地選擇串聯參數 , 才能達到理想的串聯效果。
.jpg)

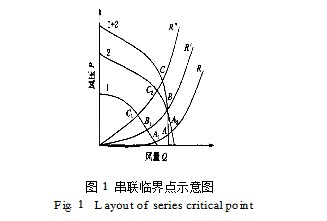

如 圖 1 所示: 把串聯風 機的前一 級風機記 為風機 1, 后一 級風 機記為風機 2; 曲線 1 為風機 1 的 風量- 全壓 曲線, 曲線 2 為風機 2 的風量- 全壓曲線, 曲線 1+ 2 為風機 1 與 風機 2 串聯 總的風量- 全壓曲 線; R、 、 ″R′R 為不同阻力的管網 特性曲線。 管當網特性 曲線為 R′ 串聯 排氣工況點與風機 2 的排氣工況點 均時,為 B , 即串 聯運行與風機 2 單 獨工作效 果是一樣的, 則 工況點 B就是串聯 臨界點; 當 管網阻力增大, 特性曲線為 R″ 串聯排 氣時,工 況點是 C, 顯然 C 對應的全壓及流量比管網與 風機 2 單獨工作時工況點 C 2 對應的全壓及流量大; 當管網阻力減小, 性 能曲線變為 R 時, 串聯排氣 工況點是 A , 其全壓及 流量比風機 2 單獨工 作時工況點 A 2 對應的全壓、流量還小, 這時風機 1 起了阻礙風機 2工 作 的作用。從以 上的分 析中 可以看 出, 在 進行風 機串 聯匹 配時, 串聯臨界點的重要性。試驗研究
2. 1 風機試驗臺

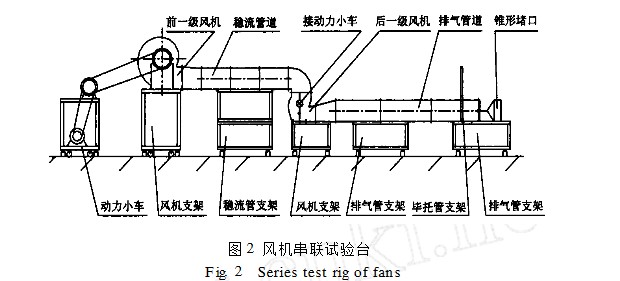

本 研究根據 GB/ T 1236- 2000《工業通 風機用 標準化 風道》進行 性能試驗, 研制了異類風機串聯 試驗臺, 本 試驗臺具有通 用性, 改變風機的 前后位置或改變風機 的類型, 可 進行不同風機 的串聯 性能試驗; 而且只需把前一級風 機及穩流管道去掉, 本試 驗臺 就變成了單風機的 性能試驗臺。本研究所有 試驗均在本試 驗臺上完成, 其中在做 風機的串聯試驗前, 已完成了試 驗所用單風機在 6 種不同轉速下的性能測試, 并繪制了單風機的性能曲線。要實 現異類 風機的 串聯, 首先要 考慮的 就是兩 單機 的參數匹配, 即風 機進出 口截面 的匹配 和兩單 機額定轉 速下的 流量的匹 配。《工業通風機 用標準化風道進行 性能試驗》 求試驗風機要進出口截面積與風管截面積之比在 0. 95～1. 07 之間 。本試驗用廣東肇慶德通有限公司生產離心風機型 號為 4～72 N o4, 額定轉速 n = 1450 r / min 下*大流量 Q = 3709 m 3 / h、全壓 P = 328 P a。橫 流風機 自制, n = 1450 r / min 時* 大流量 Q = 3857 m 3 / h 、進口 截面為 300 mm ×300 mm、出口 截面為 225 mm ×300mm ; 風管 截面為正方 形邊長取 300 mm , 風管 總長為 3150 mm ; 畢托 管與傾 斜微壓計測量全壓、動壓; 管網阻力通過改 變堵口位置來 調節; 風機的動力 由動力小車提供, 風機的轉速通 過變頻器由調 速電機調節。
.jpg)
