研發4M-2（3）型采棉機配套的離心風機
關鍵詞：離心風機 發布時間：2013-10-16 點擊數：1735
1國產自走式采棉機采用風力將采摘下的籽 棉輸送到棉箱。風機是風力輸送系統中的關鍵部件。在風機 的選型過程中，根據風力系統對風機的性能要求以及采棉 機總體設計對風機外形尺寸的限制，在國產風機中沒有合 適的機型。因此研究、設計適合采棉機的配套風機很有必 要。通過對國外采棉機所用風機進行研究消化、吸收改進， 開發出了一種新型風機，滿足了國產采棉機對風機的要 求�，F(xiàn)已通過自治區科研成果及新產品鑒定并獲國家專 利。
2 主要結構及特點

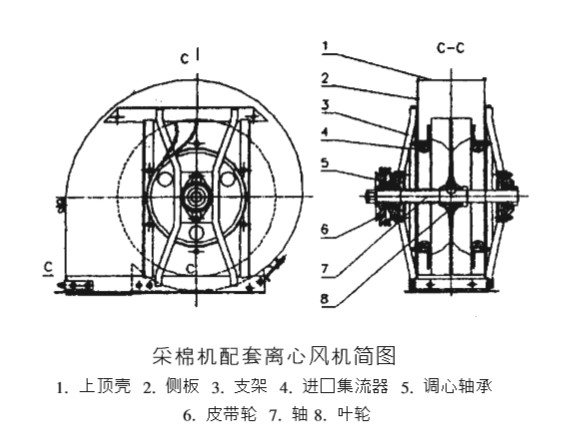

2.1風機結構 風機由上頂殼、側板、支架、進口集流器、調心軸承、皮 帶輪、軸、葉輪等組成，如下圖所示。
.jpg)
2.2 風機特點
該風機為雙圓弧雙吸式離心風機。雙吸式離心風機有 體積小的特點，可滿足使用空間有限制的要求。在功率相同
情況下，主要結構參數減小了近40 %。該風機與國內風機相 比有兩個特點：
（1）風機葉輪有獨特的葉片線型，葉片線型為雙圓弧， 兩圓弧相切。風機氣動性能的優劣主要取決于葉輪的形式 和主要結構參數，這種形式的葉片提供了良好的氣動綜合 指標。
（2）風機工作轉速高，轉速可達 4000r/min。風機性能調 節中轉速調節是最重要的調節手段，這為滿足不同性能的 使用提供了更大范圍。
3 主要技術性能參數
外形尺寸： 775*465*657
葉輪直徑 ): 480
工作轉數)(r/min): 3750
風量(立方每小時）： 4000~5000
配套動力（KW): ≤16
4 主要部件及制做
4.1 葉輪
葉輪是風機的核心部件，該葉輪結構復雜，葉輪輻板兩 側各有23 片雙圓弧形葉片，葉片壁較薄基部約6mm，頂部 約 3mm，并向一側傾斜，表面粗糙度 2.5um~6.3um，材質 為 ZL104鋁硅合金。該葉輪采用鋁合金整體鑄造，葉輪的機 械性能和內外質量要求較高。在澆鑄過程中主要采用了如 下工藝措施：①"冷硬樹脂砂造型技術。②采用平穩均勻快澆 的澆鑄系統。③采用了稀土變質、凈化鋁液、細小品粒措 施。經裝配性能試驗，葉輪性能達到了設計要求。 &$ # 上頂殼 上頂殼是風機蝸殼的外圍板，是確保風機結構尺寸的關 鍵。該零件為一彎曲長板，蝸殼兩側板插裝在上頂殼兩側的 凸緣內，使蝸殼配合緊密，不但保證了風機間隙，而且不易 泄漏，拆裝方便。
5 結論 該離心風機的研制不僅滿足了國產自走式采棉機的工作需 要，而且為工農業機械配套風機增加一種可供選用的新機 型。
