井下離心風機改善提高
關鍵詞：離心風機 發布時間：2013-11-28 點擊數：1545

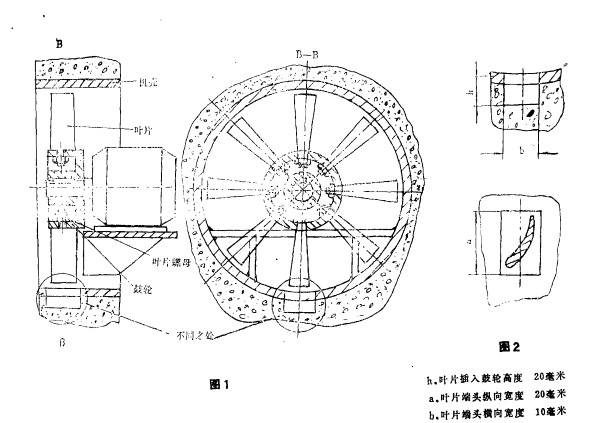

離心風機的 葉片屬 于易損零 件, 需 常 更 換, 過去換一葉片 時, 必須將鼓輪 一起拆下來 后, 才能將葉片拆下 , 換上新 葉片, 再將鼓輪 裝上去, 如圖 1 所示 , 這樣 , 費工費時。 為解 決此 問題, 我們 在機殼 上開 了 一個槽 口 并另加 一 個蓋板用 螺釘 固定在槽 口處 , 槽 口 尺寸如 圖 2 所 示 。
更換葉片時, 只需將要卸的 葉片轉到槽口 處 , 拆 下蓋板 , 擰松葉片 螺母 , 便可將葉片松 出 , 換上新葉片, 過去要幾個維修工花一 兩夭, 現在一個維修工幾個小時就行 了。 此外, 這種 槽 口對通風性能無任何影響。
.jpg)
常州文順風機給出建議：通用設計 中的地滾 , 是 礦 山運輸機械 中不 可缺 少的 部件, 多選 用灰鑄鐵制造 , 以保護 鋼 繩。 我們生產 的通用地 滾, 滾筒是可行的, 但 是軸 與支架 的 配合面小 23 給加工帶來 了 不便‘ 建議改成小22 。 原因 是, 銑支架上 的 R ll . 5 凹 槽時 , 因為沒 有標準的 小 2 3棒銑刀 , 只好 用今18 的棒銑刀走三次才能完成 , 且難 以保證R l l , 5 。 我們每年生產 10 00件 以上 , 要加工2 000 多 個R 1 1 . 5 , 無疑增加 了 產品 成本 。 將小 23 改 為小 22 , 也足夠使用到其它件損壞 為止。 因為小 2 3處不轉動, 只起支承 作 用, 受 彎曲不受剪力, 不易在此段 破壞 , 其它 部份更 不會出現斷 裂。 從 使用 結果看 , 地滾最易 損壞 的主 要件是滾 筒。 所以 , 特建議將軸小 23 改 為小 22 , 以減少加工工時, 提 高經濟效益 。
.jpg)
